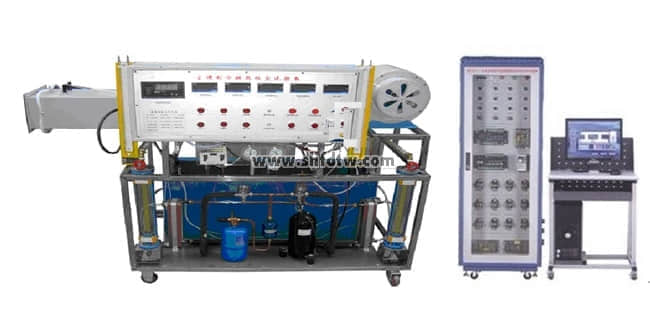

TW-J555循環式空氣參數調節過程實驗裝置
循環式空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
一、裝置特點
1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
采用觸摸屏加組態技術建立計算機與數字控制技術之間的穩定通訊，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對空調系統的遠程控制
3.三維力控組態監控軟件組成的智能化測試裝置：系統的控制軟件采用全漢化菜單式操作。測溫器是高精度的數據處理模塊自動A/D摸數轉換器轉換成數字信號,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析
二、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.制冷劑：R22
4.裝置容量：＜2.5kVA
5.重 量：100kg
6.外形尺寸：1800×700×1500mm
三、實驗裝置的基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.測量儀表
(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表2只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只
用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
6.風冷制冷機組：由1.5匹全封閉壓縮機、風冷冷凝器、干燥過濾器、膨脹閥、表冷器和加液閥組成
7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
8.觸摸屏一只，數據模塊一個，管道溫濕傳感器3個，壓差傳感2個，風速傳感器2個
四、參數配置
1.5P.壓縮機，不銹鋼蒸汽加濕器、無級調速風機、風壓測量裝置、溫度濕度數字顯示測量裝置、一次加熱裝置、二次加熱裝置、節流裝置、空氣混合器、水泵、超壓保護及儀表等。
測量范圍：壓縮機進氣溫度、排氣溫度、進氣壓力、排氣壓力、空氣處理前后各點溫度濕度、房間空氣的流速、蒸發器冷卻介質流量。
技術參數：溫度：10～20℃ 壓力：0～15Mpa 濕度：10～40RH% 流量：0～1000 l/h，
外形尺寸：2800×800×1600㎜, 功率：380V ,5KW
五、主要配置
|
序號
|
名稱
|
數量
|
|
1
|
可視測試風洞
|
1套
|
|
2
|
離心式 引風機0.35KW離心風機
|
1套
|
|
3
|
數字量輸出/數據采集控制模塊
|
1套
|
|
4
|
制冷壓縮機15P
|
1套
|
|
5
|
風冷冷凝器1.5P
|
1套
|
|
6
|
儲液罐1.5P
|
1套
|
|
7
|
電壓，電流，功率，功率因數，表
帶485通信
|
2只
|
|
8
|
冷凝器1.5P
|
1套
|
|
9
|
蒸發表冷器1.5P
|
1
|
|
10
|
7寸觸摸屏
|
1套
|
|
11
|
不銹鋼加溫器
|
1套
|
|
12
|
蒸發水箱（不銹鋼）
|
1個
|
|
13
|
蒸發水箱（不銹鋼）
|
1個
|
|
14
|
電磁流量計4-20MA
|
2套
|
|
15
|
3/8手閥
|
1套
|
|
16
|
熱力膨脹控制閥2P（進口）
|
1套
|
|
17
|
風速傳感器4-20MA
|
2套
|
|
18
|
手閥
|
2套
|
|
19
|
管道溫濕度Pt4-20MA
|
3套
|
|
20
|
主機 溫度檢測系統
|
1套
|
|
21
|
壓力保護系統
|
1套
|
|
22
|
靜音水泵220V ，1只
供熱系統，冷水系統
|
各1套
|
|
23
|
工程配置材料
|
1套
|
|
24
|
各系統，儀表，說明書
|
各1套
|
|
25
|
溫濕度傳感器（管道式）0-10V
|
3個
|
六、實驗?zāi)康?/span>
1直流空調過程演示；
2通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3通過實驗測得的風量、壓力、功率等參數，
4測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
5測定換熱器（加熱器、表冷器）性能實驗
6制冷熱的相互間的關系
