TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺

探索燃燒奧秘：TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺

在燃燒學教學中，有一種實驗裝置能讓抽象的火焰概念變得直觀可見——它就是TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺。

作為職業院校的老師，我深知理論與實踐結合的重要性。今天，我想向同學們介紹我們實驗室新購置的TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺，這個設備在我們?nèi)紵龑W(xué)課程中扮演著至關重要的角色。

實驗臺的基本組成

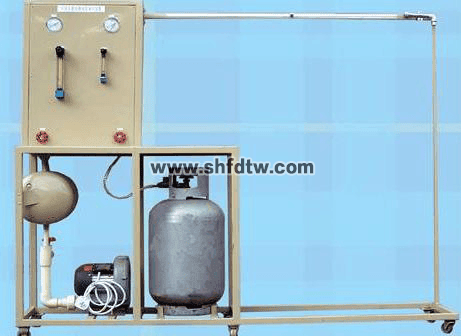

TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺是一款專為教學實驗設計的設備，它由本生燈、穩壓罐、調壓閥、旋渦氣泵、氣體流量計、U型管壓差計和不銹鋼支架等部件組成。

整個裝置結構緊湊，規格為1200×500×1400mm，使用220V電壓，功率500W，非常適合在實驗室環境中使用。

這套設備的主要任務是幫助我們測定液化石油氣的層流火焰?zhèn)鞑ニ俣?/span>，讓學生掌握本生燈法測量的原理和方法。

實驗原理探討

什么是層流燃燒速度呢？簡單來說，它是指氣體在低雷諾數下，火焰在氣體中呈層流狀態傳播時的前進速度。這是反映燃料燃燒特性的重要參數之一。

在本生燈實驗中，我們觀察到的火焰是軸對稱的圓錐形預混火焰。在穩定狀態下，單位時間內火焰前鋒面燒掉的混合氣恰好等于噴口流出的可燃混合氣，利用這一平衡原理，我們就可以確定層流燃燒速度。

具體來說，法向火焰?zhèn)鞑ニ俣扰c可燃混合氣體的物理化學性質密切相關。本生火焰有內焰和外焰兩部分組成。燃燒穩定時，內焰是靜止火焰的焰面，焰面上任意點的法向火焰?zhèn)鞑ニ俣扰c該點氣流速度對焰面的法向分量相等。因此，測出氣流速度對焰面的法向分量就得到了該點的法向火焰?zhèn)鞑ニ俣?a target="_blank" rel="noreferrer" style="color:#3964FE;transition:box-shadow 0.2s cubic-bezier(0.4, 0, 0.2, 1);border-width:1.71429px 2.85714px;border-style:solid;border-color:rgba(255, 255, 255, 0);margin-left:-3px;margin-right:-3px;text-decoration-line:none;position:relative;">。

實驗教學方法

在我們的教學實踐中，通常會安排2學時的實驗時間。實驗是綜合性的，旨在讓學生通過親手操作，觀察火焰特性，掌握測定火焰?zhèn)鞑ニ俣鹊姆椒?a target="_blank" rel="noreferrer" style="color:#3964FE;transition:box-shadow 0.2s cubic-bezier(0.4, 0, 0.2, 1);border-width:1.71429px 2.85714px;border-style:solid;border-color:rgba(255, 255, 255, 0);margin-left:-3px;margin-right:-3px;text-decoration-line:none;position:relative;">。

實驗過程中，我們要求學生從燃?xì)馀c空氣的混合比例開始，到層流燃燒、湍流燃燒的過程獨立完成。同學們需要認真觀察、調節和記錄實驗數據，最后通過統計和數據處理完成實驗報告。

我們強調培養學生觀察與分析現象的能力。比如，讓同學們注意觀察不同工況下火焰形狀、顏色的變化，以及回火和吹脫等現象。

實驗技術細節

在進行實驗時，我們需要精確測量燃?xì)夂涂諝獾牧髁?/span>。實驗臺配置的氣體流量計范圍為4～7.5m3/h，U型管壓差計測量范圍為1～12kPa。

通過測量氣體流量L和火焰內錐高度h，我們可以利用公式計算層流火焰?zhèn)鞑ニ俣萐n：Sn = （Lg + La） / （πr√（r2 + h2））。

其中Lg是燃?xì)饬髁浚琇a是空氣流量，r是燃燒管半徑，h是火焰內錐高度。

實驗中的一個重要內容是研究不同燃料百分?jǐn)?shù)下的火焰?zhèn)鞑ニ俣?/span>，掌握油氣比對火焰?zhèn)鞑ニ俣鹊挠绊懸?guī)律。

教學價值與意義

TW-RG755實驗臺在我們的教學中具有不可替代的價值：

它能夠?qū)⒊橄蟮娜紵碚撧D(zhuǎn)化為直觀可見的實驗現象，幫助學生深入理解火焰?zhèn)鞑ニ俣鹊母拍?a target="_blank" rel="noreferrer" style="color:#3964FE;transition:box-shadow 0.2s cubic-bezier(0.4, 0, 0.2, 1);border-width:1.71429px 2.85714px;border-style:solid;border-color:rgba(255, 255, 255, 0);margin-left:-3px;margin-right:-3px;text-decoration-line:none;position:relative;">。

通過實驗，學生可以掌握科學研究的基本方法，培養嚴謹?shù)目茖W(xué)態度和數據分析能力。

層流燃燒速度是分析和預測發動機燃燒性能的關鍵參數，對指導學生理解燃燒系統優化設計有重要意義。

從基礎研究角度看，層流燃燒速度是用來驗證燃燒過程中化學反應機理的重要參數，是建立健全預混燃燒數理模型的重要基礎。

實驗注意事項

在教學過程中，我特別提醒同學們注意以下幾點：

• 安全第一：實驗涉及可燃?xì)怏w，必須嚴格按照操作規程進行，確保安全。

• 精確測量：火焰?zhèn)鞑ニ俣鹊臏y量需要精確的流量控制和高度測量，任何疏忽都會影響實驗結果。

• 理解局限：本生燈法雖然簡單易行，但其測量結果會受到火焰拉伸、壁面冷卻等因素影響，要學會分析這些因素。

• 全面記錄：不僅要記錄數據，還要注意觀察火焰結構、顏色變化等細節，培養工程實踐中全面考察現象的能力。

結語

TW-RG755本生燈法測定火焰?zhèn)鞑ニ俣葘?shí)驗臺是我們?nèi)紵龑W(xué)教學中一件十分珍貴的設備。它通過直觀的方式，揭開了燃燒過程的神秘面紗，讓同學們能夠親手觸摸科學的真理。

作為職業教育工作者，我始終堅信“紙上得來終覺淺，絕知此事要躬行”的教學理念。希望同學們能夠充分利用這樣的實驗設備，將課堂上學到的理論知識與實踐相結合，為未來的職業發展打下堅實基礎。

下次課，我們將一起使用這臺實驗臺進行實際操作，相信同學們一定會對燃燒學有更深的理解和感悟。
